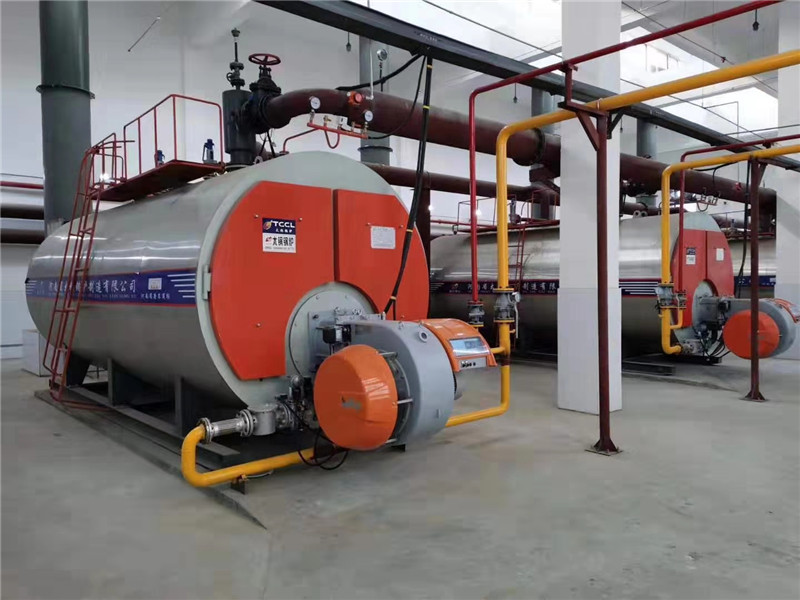

WNS燃油气承压热水锅炉

WNS型全自动燃气承压热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉配置世界名牌燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，自动运行等先进技术，并具有运行水温度控制、超温、超压熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

24小时服务热线：15938681976

产品介绍 性能优势 技术参数 工作原理

产品介绍

适用范围：广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖。

性能优势

控制系统：我厂研制的CWNS型全自动燃油(气)常压热水锅炉，采用国际上较先进自动化程度较高的“百得”等国际知名全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现燃油锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态、能在非常情况下，自动实施保护性停炉，配以相应的温度控制器、压力比例调节器，实现高低温度指示、超压指示、调节，保证水位在正常范围内波动。

技术参数

项目型号	WNS0.35-95/70-Q	WNS0.7-95/70-Q	WNS1.05-95/70-Q	WNS1.4-95/70-Q	WNS2.1-95/70-Q	WNS2.8-95/70-Q	WNS4.2-95/70-Q	WNS5.6-95/70-Q	WNS7.0-95/70-Q
额定热功率	30万	60万	90万	120万	180万	240万	360万	480万	600万
额定热功率	0.35MW	0.7MW	1.05MW	1.4MW	2.1MW	2.8MW	4.2MW	5.6MW	7.0MW
工作压力	1.0Mpa	1.0Mpa	1.0Mpa	1.0Mpa	1.0Mpa	1.0Mpa	1.0Mpa	1.0Mpa	1.0Mpa
出水温度	95°C	95°C	95°C	95°C	95°C	95°C	95°C	95°C	95°C
回水温度	70°C	70°C	70°C	70°C	70°C	70°C	70°C	70°C	70°C
锅炉热效率	92.16％	92.16％	92. ％	92.11 ％	92.05％	92.72 ％	92.49％	92.11 ％	93 ％
受热面积	12.9m2	31.8m2	35.75m2	58.4m2	81.35 m2	109 m2	158 m2	189m2	232 m2
耗天然气量	36.43nm3/h	69.62 nm3/h	112.09 nm3/h	156.3nm3/h	228.9nm3/h	302.9nm3/h	429.3nm3/h	615.3nm3/h	789nm3/h
排烟温度	138°C	140°C	164°C	143°C	157 °C	141°C	146 °C	143°C	140°C
出水管DN	50mm	80mm	80mm	100mm	125mm	125mm	150mm	150mm	200mm
进水管DN	50mm	80mm	80mm	100mm	125mm	125mm	150mm	150mm	200mm
电动给水泵	JGGC2	JGGC2	JGGC2	JGGC2	JGGC2	JGGC2	JGGC2	JGGC2	JGGC4
烟囱	φ200	φ250	φ250	φ300	φ400	φ400	φ600	φ600	φ800
百得燃烧器	BT40	BT75	BT100	BT120	BT300	BT350	TS420	BT800	TS1000
整机重kg	3750	4300	4450	5800	8000	9350	45000	60000	75000
排污口DN	40mm	40mm	40mm	40mm	50mm	50mm	50mm	50mm	50mm
电源V/HZ	380/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50
供暖面积m2	3800	7500	11250	15000	22500	30000	45000	60000	75000

备注：
1. 上述所有值，是以天然气（LNG）低位发热值8,400kcal/Nm³、城市煤气（CG）低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求，我公司可以提供其他特殊型号的锅炉。
