余热锅炉钢架安装

一、锅炉钢架安装的施工程序是怎样的？

锅炉钢架安装的施工程序见图：

二、余热锅炉钢架的构成和基本要求是什么？

余热锅炉钢结构由构架模块、护板组成的框架构成。整个框架采用焊接和高强螺栓连接方式，将顶梁、底部梁、钢柱连接成一体。竖直支撑梁是压力模块的一部分，压力模块吊装后支撑梁与顶部板梁连接，汽包支撑梁放置在板梁上部。

护板由顶棚护板、侧墙护板、底部护板组成，将炉本体封闭成为烟气通道。大部分顶棚护板在制造厂内与模块顶部横梁焊为一体，随压力模块整体发到现场。其余顶棚护板，单片发到现场，主要布置在压力模块之间及其边缘的部分，并与钢结构梁翼缘进行焊接密封。在压力模块及顶棚护板安装就位后，从炉内进行顶棚保温的安装。

三、余热锅炉钢架施工前的注意事项有哪些？

侧墙和底部护板在厂内将加强筋、保温材料、内护板组合好后，一起发到现场。大约一半以上的护板在制造厂内与柱、梁焊接组成构架模块，其余填充护板附在构架模块框架内一起发到工地。护板拼接时，内护板采用搭接方式。底部护板拼接点、余热炉进出口拼接点、入口烟道到本体护板过渡处需要在工地填充保温材料；护板设有起吊耳板和起吊孔。吊装时保证护板垂直起吊防止护板弯折变形影响护板和内护板的安装；侧墙填充护板在安装前，禁止从构架模块中吊离；构架模块及护板为防止运输过程中受潮敷有的外包装措施，应在其安装前再拆除。

室外存放时，露天存放场地要平坦、道路通畅，有良好的排水设施，存放时应用经过防腐处理的枕木或相应的支座垫高，以免同泥水接触，同时必须覆盖帆布等可靠的防雨装置。存放时，内护板应朝下放置。带有填充护板的构架模块应将填充护板一侧放置在上面。

四、余热锅炉基础验收与划线的要求是什么？

锅炉安装前，应划出纵向和横向安装基准线和标高基准线；锅炉基础划线应符合下列要求：纵向和横向中心线应相互垂直；相应两柱子定位中心线的间距允许偏差±2mm；各组对称四根柱子定位中心线的两对角线长度之差不应大于5mm。

清理和布置场地时应考虑以下几个方面：运输方便；符合安装的先后次序；较精密的零部件应尽量存放在仓库里。需要现场拼接管子的校正台要求如下：平台的面积需按锅炉受热面积系统的大小而定；平台可用厚钢板铺成，下面垫以道木；平台附近应预留退火炉的场地（适用于须胀接的管子）。

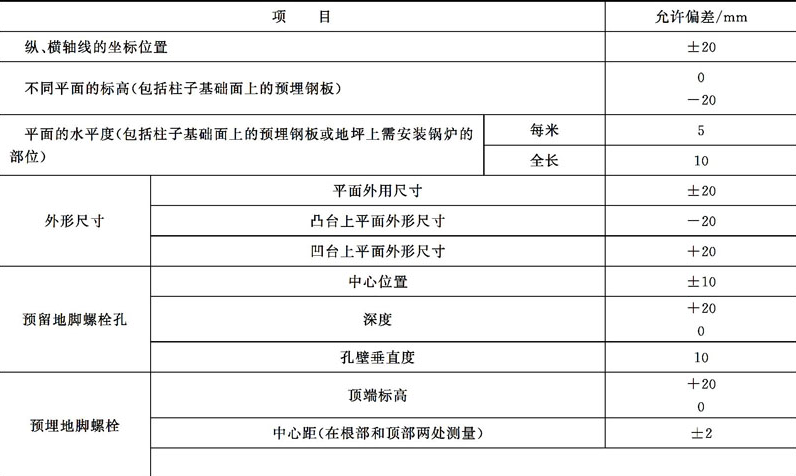

五、锅炉设备基础验收的允许偏差是什么？

锅炉设备就位前应对基础进行核对与验收，其允许偏差应符合下表的规定。

六、锅炉采用垫铁安装时的基本要求是什么？

采用垫铁安装时：垫铁表面应平整，必要时应刨平；每组垫铁数量不应超过3块，其宽度一般为80～120mm，长度较柱脚底板两边各长出10mm左右，厚的放置在下层。当二次灌浆间隙超过100mm以上时，允许垫以型钢组成的框架再加一块调整垫铁；垫铁应布置在立柱底板的立筋板下方，每个立柱下垫铁的承压总面积可根据立柱的设计荷重计算，但垫铁的单位面积的承压力，不应大于基础设计混凝土强度等级的60%；垫铁安装后，用手锤检查应无松动，并将垫铁点焊在一起再与柱脚底板焊住。

七、锅炉构架组合的注意事项有哪些？

立柱对接和构架组合应在稳固的组合架上进行，组合架应找平。锅炉构架组合时，一般应先在立柱上画出1m标高点，划法如下：支承式结构，一般根据主要的卡头标高兼顾多数卡头的标高和柱顶标高，确定立柱的1m标高点；悬吊式结构，一般以顶板的大板梁标高或柱顶面的标高，确定立柱的1m标高点，并应根据设备技术文件的规定注意立柱的压缩值。锅炉钢构架组合时应注意焊接顺序和留有适当的焊接收缩余量，避免焊接后组合尺寸超出允许偏差。

八、锅炉钢构架和金属结构的检查校正的注意事项是什么？

锅炉钢架检查主要包括：检查构件是否齐全，尺寸是否正确，偏差是否在规范允许范围内，对于弯曲、扭曲等缺陷要进行校正和处理；外表是否有锈蚀、重皮和裂纹等缺陷；焊接、铆接和螺栓连接有无缺陷；用光谱逐件分析复查合金钢（不包括16Mn等低合金钢）零部件。

校正立柱、横梁可以采用“冷校”或“热校”两种方法。冷态校正后不得有凹凸、裂纹等损伤，环境温度低于-20℃时，不得锤击，以防脆裂；加热校正时的加热温度，对碳钢一般不宜超过1000℃，对合金钢一般应控制在钢材临界温度以下。钢柱的长度允许偏差应为-6～2mm；钢梁的长度允许偏差应为-6～2mm；梁和柱的直线度偏差不应大于L/1000，且不大于10mm。

九、余热锅炉钢架吊装前的准备工作有哪些？

在立柱上要确定安装基准标高线，同时画出立柱底板的中心线。以立柱最上面的一个托架面为准向下测量定出1m标高线，立柱1m标高线即是安装时标高基准线。立柱四个面的中心线即四个面的对称中心线，画好后，分别在上、中、下各部分打上冲眼标记，同时要将四个面中心线引到立柱底板上，画出立柱底板中心线即是安装时的基准线。画定的立柱中心线应在底板侧面打上冲眼，作上油漆标记，以作为找正的依据。

基础应清理干净，两次测量基础标高，计算出每个基础上的立柱底板与基础间的垫铁厚度，基础上平面应凿出麻面，垫铁的配置应符合规范要求，为了钢架就位后的垂直找正，可在立柱底板上焊几个调整用顶丝。制作合适的吊具（能固定在钢柱顶部），保证吊装时钢柱能保持垂直，横梁吊装时能保持水平。根据测量结果，在基础顶面垫上合适厚度的垫铁组，以保证各柱的1m标高线在同一直线上，垫铁表面应平整，必要时应刨平。

十、余热锅炉钢架吊装的基本工序是什么？

底层钢柱和横梁采用吊车直接单根起吊，上层钢柱和横梁采用吊车成片吊装；起吊前先进行试吊，先用吊车将立柱（或梁）起吊到离地面200～300mm高度，持续5min看有无下沉现象，如果情况良好，则可正式起吊，当钢架立柱底板逐渐着落在基础上时应特别小心，让钢柱底板中心线对准钢柱基础中心线，慢慢对上地脚螺栓孔，同时将两对称的风绳固定在厂房基上，用水准仪和经纬仪进行1m标高线和钢柱中心，通过调节顶丝来找正，以及调整风绳的手拉葫芦来找直，直至达到安装水平和垂直度的质量要求。由于烈日照射带来的温差会引起钢架的变形，将会影响到钢架的找正值，故找正和验收工作宜安排在阴天或日出前、日落后进行。立柱定位找正调整达到要求后，将钢柱底板与柱基础临时固定，防止柱脚滑动错位。钢架安装过程中，需用经纬仪和水准仪测量，控制钢柱的垂直度和水平度，用测对角线的办法保持组合构件始终处于矩形状态，钢架安装完毕后，需要进行全面复查间距、对角线、水平度、垂直度、标高、开档等，复查合格后紧固地脚螺栓和连接螺栓。

十一、余热锅炉钢架对口的基本工序是什么？

找正和对口之前必须用砂轮机或钢丝刷把坡口内、外侧10mm范围内油、锈、漆对焊接有害物清理干净后才能施焊。焊接组装时应将待焊工件垫置牢固，以防在焊接过程中产生变形和附加力，更不允许利用热膨胀法对接，以防止引起附加应力。

坡口制备应将厂家预制的焊缝坡口用砂轮机进行打磨；用火焰气割下料的切口，应将割口表面的氧化物、熔渣及飞溅物按要求清理干净，检查合格后方可进行组对。

十二、余热锅炉地脚螺栓的安装要求是什么？

地脚螺栓安装前应确认余热锅炉地脚螺栓与燃气轮机基础地脚螺栓的相对位置，应满足如下要求：水平方向各地脚螺栓相对尺寸误差为±1/8″；高度方向误差为0～+1/8″。烟囱地脚螺栓误差要求：水平方向以圆心为起点误差为±1/8″；水平方向两个螺栓间误差为±1/8″；螺栓高度方向误差为0～+1/8″。

十三、余热锅炉护板的安装要求是什么？

禁止将脚手架直接支在底部护板的内护板上，防止内护板损坏变形。搭建时应在承载处加垫板保护；侧墙护板应在压力模块安装完毕，所有下联箱就位，及压力模块的限位装置、烟气挡板安装完毕才能吊离构架组合模块并安装就位；侧墙填充护板应在汽包就位前安装；部分顶棚护板随压力模块就位后，其余部分顶棚护板可以安装就位并进行密封焊接；顶棚护板有许多引出管或其他管道需开孔。压力模块就位后，带有膨胀节的引出管开始进行安装。中压和低压引出管的安装应在中低压汽包就位前开始，否则引出管无法安装就位；所有连接管安装焊接完毕后，顶棚护板内侧的保温工作开始进行；压力模块焊接工作结束后，开始进行前、后墙护板的安装；所有角部连接点的保温和内护板的安装必须十分小心。由于内护板将随炉温升高而膨胀，因此在角部连接时不应有限位点，阻碍内护板的膨胀位移；所有内护板拼接用螺栓连接紧固时，应按图纸要求进行，并注意孔内螺栓的位置。螺栓拧紧后应再退回一圈，螺栓面与内护板间应有少许间隙，以保证内护板在热态时自由膨胀移动。所有螺栓套正确紧固后，螺母应与螺栓点焊；所有护板模块拼接时，外护板应焊接密封。

十四、余热锅炉辅助钢结构的安装要求是什么？

辅助钢结构包括楼梯支撑间、平台、消音器支架、管道支撑等。

余热锅炉设有专门的楼梯支撑间，可由此进入锅炉各层平台。楼梯支撑间独立于锅炉本体，可在构架模块安装的同时进行独立安装。在构架安装完毕后应尽快完成楼梯支撑间、平台的安装以便提供完整的安全安装通道。消音器支架应在钢结构模块、压力模块安装完毕后开始安装。可根据实际情况在地面进行组合，吊装就位。平台楼梯栅格整块发到现场，一定量的调整工作需在安装时进行。当有管道穿过时，需现场切割。当开孔大于2″小于12″时，按照构架相关图纸进行补强，在开孔处应加脚踢板；当开孔大于12″时，应在开孔处加脚踢板和栏杆。

十五、锅炉钢架安装的具体要求主要有哪些？

钢架安装前，应按照施工图样清点构件数量，并对柱子、梁等主要构件进行检查；安装钢架时，宜先根据柱子上托架和柱头标高在柱子上确定并划出1m标高线；找正柱子时，应根据厂房运转层上的标高基准点，测定各柱子上的1m标高线。柱子上的1m标高线应作为以后安装锅炉各部组件、元件和检测时的基准标高。当柱脚底板与基础表面之间有灌浆层时，其厚度不宜小于50mm；找正柱子后，应按设计将柱脚固定在基础上。当需与预埋钢筋焊接固定时，应将钢筋弯曲并紧靠在柱脚上，其焊缝长度应为预埋钢筋直径的6～8倍，并应焊牢；平台、撑架、扶梯、栏杆、栏杆柱、挡脚板等应安装平直，焊接牢固，栏杆柱的间距应均匀，栏杆接头焊缝处表面应光滑；不应任意割短或接长扶梯，或改变扶梯斜度和扶梯的上、下踏脚板与联接平台的间距；在平台、扶梯、撑架等构件上，不应任意割切孔洞。不需要切割时，在切割后应加固。

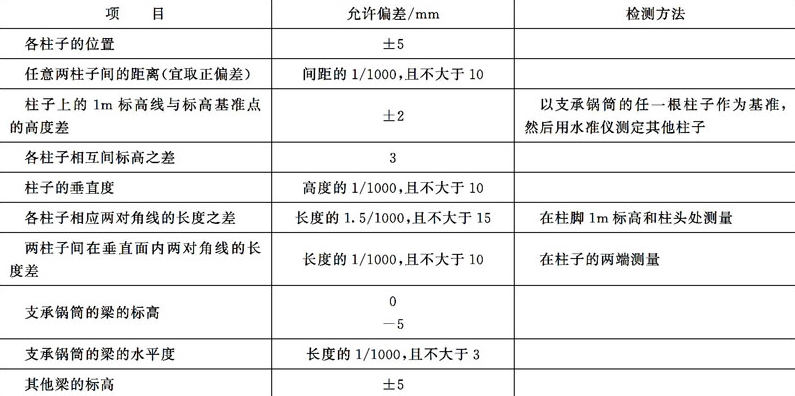

十六、余热锅炉钢架安装的允许偏差和检测方法是什么？

余热锅炉钢架安装的允许偏差和检测方法，见下表：
