炉前燃料供应系统

一、燃气锅炉供气系统：

1. 城镇管道燃气供应：

城镇管道燃气按供气压力分为七级：

高压A级：2.5<p≤4.0MPa；

次高压A级：0.8<p≤1.6MPa；

中压A级：0.2<p≤0.4MPa：

低压级：p<0.01MPa；

高压B级：1.6<p≤2.5MPa；

次高压B级：0.4<p≤0.8MPa；

中压B级：0.01≤p≤0.2MPa；

一个城市可采用单一压力等级输气系统，也可采用两个或两个以上压力等级配合的输气系统。

从最后一级调压站到锅炉前的流动阻力损失不应大于燃烧器所需最大压力10％。进入锅炉房的燃气压力应高于燃烧器所需最大压力加炉前供气管道最大流动阻力损失，一般可按燃烧器所需最大压力的1.2倍考虑。

在进气母管上设截断阀（球阀或闸阀），截断阀前应装对空放散管和取样管，阀后应装吹扫管。同一锅炉房有多台燃气锅炉时，进气母管最好从中间进入锅炉房燃气干管或将锅炉房燃气干管做成逐一缩小的阶梯形，使各台锅炉供气压力相近；每台锅炉的分路上都要装调压器，避免各台锅炉间互相干扰。进气母管流通面积和锅炉房燃气干管最大流通面积都应大于各台锅炉进气支管流通面积之和。

2.瓶装液化石油气供应：

液化石油气在约0.5MPa的压力下以液体形态装在气瓶中，要送入燃烧器燃烧，必须进行两级减压，第一级减到0.15MPa左右，第二级减到3～15kPa，并必须使它气化。液化石油气气化，除减压外，还需要吸热。供给它热量的方式有两种。

一是气瓶表面吸收大气中的热量自然气化，气化能力很低，还有1/4气瓶容积的液化气用不尽。

进行简单的计算可知，一台116kW（10万千卡/小时）的小容量锅炉，不算备用气瓶即需10个50kg气瓶组成瓶组。可见自然气化一般不能满足锅炉使用要求。

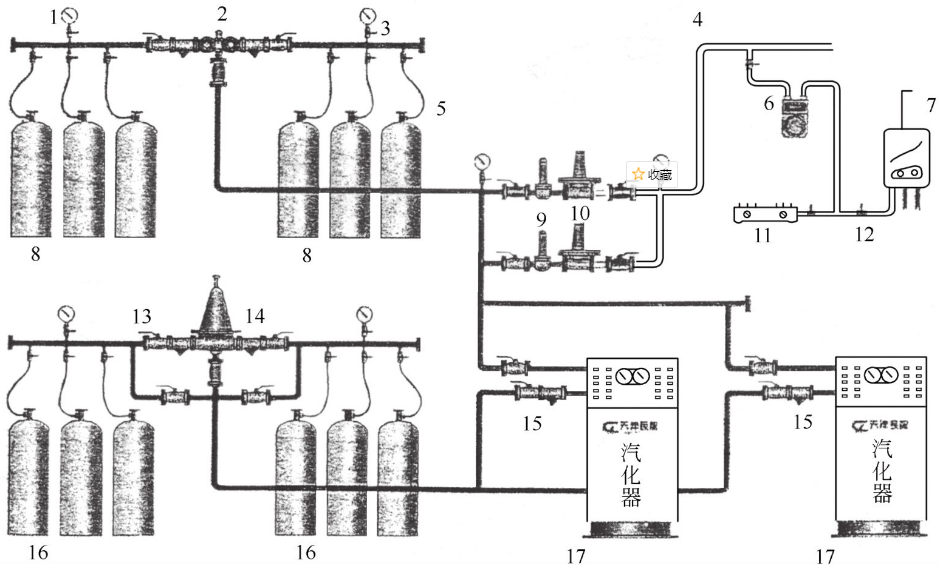

另一种方法是用液化气加热器进行加热。图4-34和表4-5是天津长龙液化石油气设备制造厂出产的液化气加热器连接方法和有关参数。

1—压力表；2—气相自动切换阀；3—截止阀；4—户内管网；5—高压胶管；6—煤气计量表；7—燃气热水器；8—LPG气相钢瓶；9—高、中压燃气调压器；10—中、低压燃气调压器；11—煤气灶；12—旋塞阀；13—球阀；14—液相自动切换阀；15—过滤器；16—LPG液相钢瓶；17—LPG气化器表4-5　LPG汽化器技术参数

因液化气密度比空气大，漏到房间中的液化气会下沉到地面而不会从高处排气口排出，所以必须有地面排气口。

3.燃气锅炉炉前供气系统：

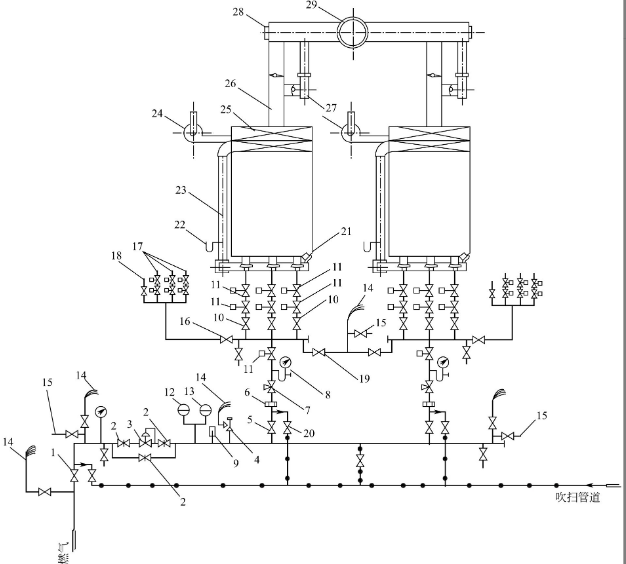

下图是一炉多个燃烧器的大型燃气锅炉炉前供气系统。图中流量调节阀7一般应该用带稳压装置的自动调节阀，否则应在流量调节阀前加稳压装置，以保证各台锅炉之间不互相干扰。

1—锅炉房总关闭阀；2—手动闸阀；3—自力式压力调节阀；4—安全阀；5—手动切断阀；6—流量孔板；7—流量调节阀；8—压力表；9—温度计；10—手动阀；11—安全切断电磁阀；12—压力上限开关；13—压力下限开关；14—放散阀；15—取样短管；16—手动阀门；17—自动点火电磁阀；18—手动点火阀；19—放散管；20—吹扫阀；21—火焰监测装置；22—风压计；23—风管；24—鼓风机；25—空气预热器；26—烟道；27—引风机；28—防爆门；29—烟囱

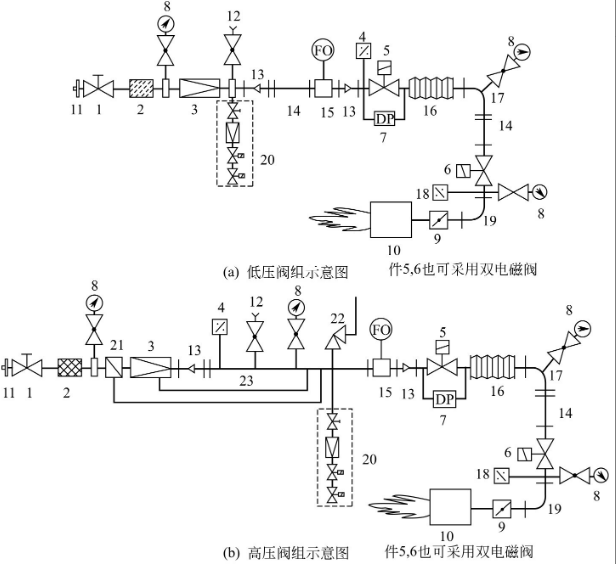

下图是一体式燃烧器炉前供气系统，分低压供气和高压供气两种。不同品牌燃烧器高低压划分界限有所不同，多数以3kPa以下为低压供气，也有的以5kPa以下为低压供气。二者主要区别是：高压供气多了安全关断阀21、溢流阀22、波动管23。安全关断阀的作用是保证调压器出口压力值稳定，高于设定值高限1％～5％或低于设定低限5％～15％时自动切断气源。安全溢流阀的作用是初始供气时排掉管路中残存的空气，下游几个用气设备中某一个停止用气，压力突然升高时自动释放。波动管的作用是向调压器反馈下游压力波动。最低气压保护开关4和最高气压保护开关18的作用是，当供气压力超过最低或最高设定范围时，燃气安全阀5立即切断气源（在有些系统中不装最高气压保护，因为调压器已经限制了最高燃气压力），燃气安全阀是一个常闭的快开快关电磁阀，只要系统出现安全故障，它就立即切断气源。调节阀6又称工作阀或主阀。有的燃烧器不设燃气蝶阀9，用6调整燃烧负荷（详见下述）。

1—手阀；2—过滤器；3—调压器；4—压力开关（最小）；5—安全阀；6—调节阀；7—泄漏检测；8—带开关压力表；9—燃气蝶阀；10—燃烧器；11—焊接法兰接口；12—带开关的燃气取样管；13—锥形过渡管；14—中间管；15—流量计；16—膨胀节；17—90°弯管；18—压力开关（最大）；19—接管；20—燃气点火系统；21—安全关断阀；22—安全溢流阀；23—波动管

4.燃气组合阀和燃气流量特性图的应用：

不同型号的调节阀有不同的流动阻力特性图，由该调节阀生产或经营商提供。

非组合的单体安全电磁阀和调节电磁阀分别与阀3和阀V2/1结构原理相同，燃气压力调节器与调压器1结构原理相同。一段调节组合阀没有阀V2/2，其余与双级相同。双电磁阀结构与一段调节组合阀相似，但没有燃气过滤器和压力调节器，与燃气蝶阀配合用于平滑过渡两段调节和比例调节燃烧器。

二、燃轻柴油锅炉供油系统：

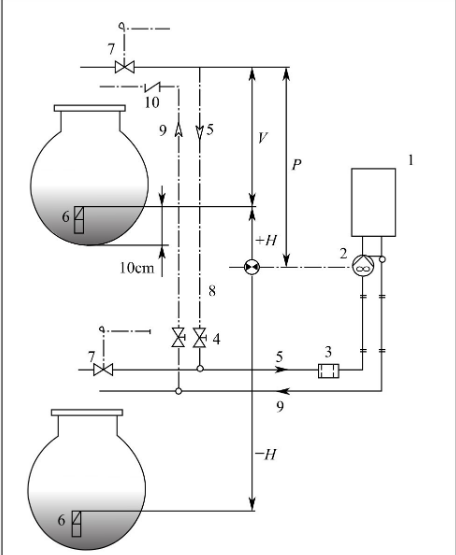

燃用轻柴油的锅炉一般容量不大，燃油用汽车运到锅炉房。单台小容量锅炉可直接在锅炉房内设置日用油箱，但油箱的总容积不应超过1m3，并严禁将油箱设在锅炉或省煤器的上方。日用油箱应采用封闭式，有直通室外的通气管，通气管上设阻火器和防雨装置，并有事故放油管，油箱上不能用玻璃管液位计。日用油箱分高位和低位两种（图4-40）。考虑到油泵的自吸能力，图中V和H都不应大于4m。当进油和回油管端处于同一水平线时，也可不装底阀。油泵入口前必须装过滤器。轻柴油过滤器为网式结构，可根据油流量和油管直径选用。轻柴油泵前吸入管管内流速≤1.5m/s，泵后压出管管内流速≤2.5m/s。

H—燃烧器与油箱角阀的高度；P—高度，10m；V—高度，4m；1—燃烧器；2—燃烧器油泵；3—过滤器；4—手动截止阀；5—吸油管；6—角阀；7—远传快速手动截止阀；8—电磁截止阀；9—回油管路；10—检查阀门轻柴油锅炉最好选用一体式燃烧器。

锅炉房总容量较大时，除日用油箱外，可在室外设地上或地下储油罐。储油罐的储油量为2～3天用油量。
